PRODUCT FEATURES
CMM三次元 產品特色
CMM三次元採用高精度00級花崗岩、三軸氣浮軸承與進口光學尺， 搭配專業量測軟體，提供穩定精準的量測應用。
01
CMM三次元三軸高精度00級花崗岩
CMM三次元三軸採用高精度00級花崗岩，提供穩定精密的量測基礎。
02
三軸氣浮軸承永不磨損
三軸氣浮軸承設計，可降低機構磨耗，提升設備長期使用穩定性。
03
電機式配電控制箱
電控箱採電機式配電，減少待料時間及成本。
04
德國進口光學尺
搭配德國進口光學尺，提供穩定且精準的量測回饋。
軟體支援
軟體使用美國 CAPPS 及英國 AXEL7，均通過 PTB 認證，均有基礎版元素量測至高階 CAD 輸入比對量測。 特殊模組需另外加購，如：齒輪、葉片、管類等。
上述產品外觀、規格或功能如有異動，請以產品實物為主。
SOFTWARE
量測軟體與影像頭配置
可搭配 AAT CAPPS、AXEL 7 量測軟體，以及 QPM Vision Probe 影像頭， 支援 Touch probe、Vision、Graphics 與 CAD input 等應用。
AAT CAPPS
- Touch probe / Graphics
- Touch probe / CAD Basic
- Touch probe / Advance
AXEL 7
- Touch probe / Graphics
- Touch probe / CAD input
- Touch probe / Vision / Graphics
- Touch probe / Vision / CAD input
QPM Vision Probe
- 底光 / Back light
- 同軸光 / Center light
- 表面光 / Surface light

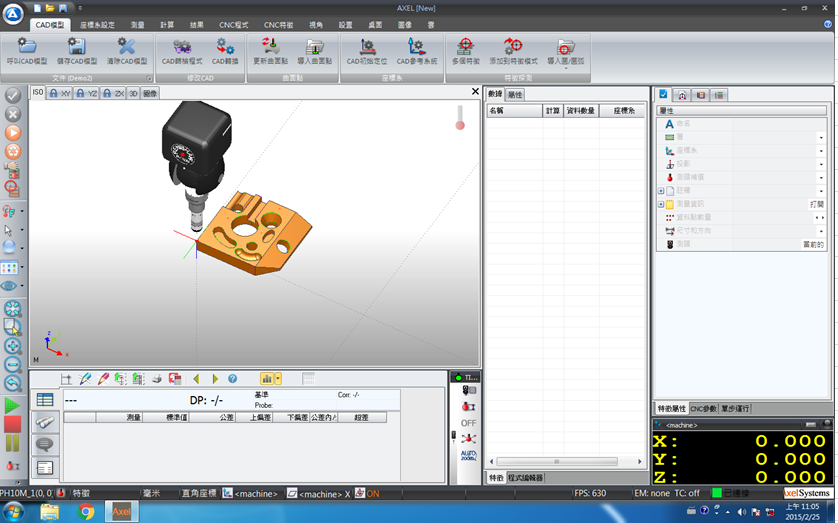

英國 AXEL7 軟體

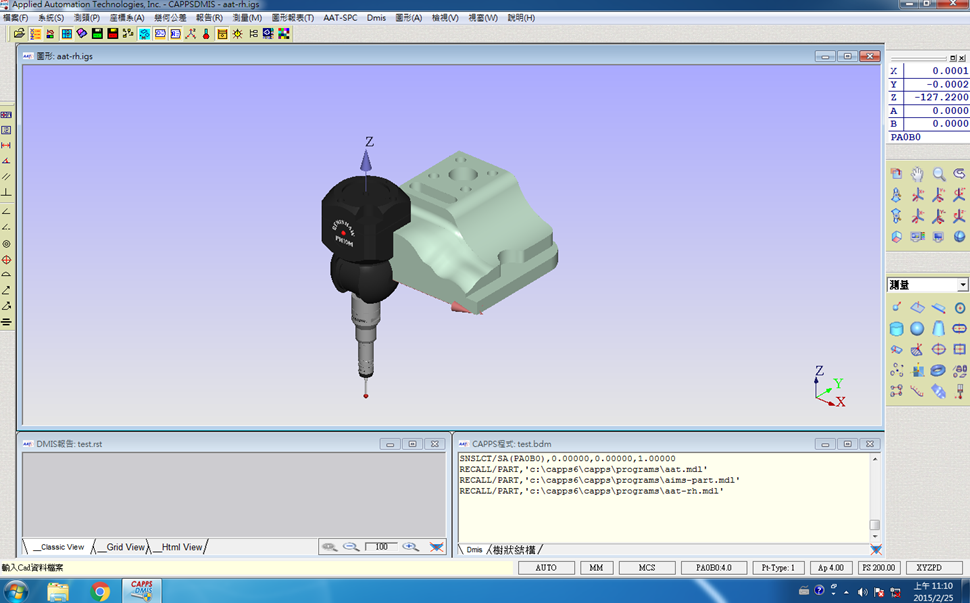

美國 CAPPS 軟體
SPECIFICATIONS
產品規格
以下為 QPM-UP-8106 主要規格資料，並提供客製化行程參考。
| 項目 / ITEM | QPM-UP-8106 | 客製化行程 | |
|---|---|---|---|
| 機器行程 Measuring range |
X | 800 mm | 600，800，1000 mm |
| Y | 1000 mm | 800，1000，1200，1500 mm | |
| Z | 600 mm | 600，700，800 mm | |
| 軌道 / Guide | 氣浮軸承 / Air bearing | ||
| 三軸材質 Material |
X | 花崗岩 / Granite | |
| Y | |||
| Z | |||
| 工作平台 Working table material |
|||
| 光學尺解析度 Linear scale resolution |
0.5 um / option：0.1um | ||
| 馬達 / Motor | 直流伺服馬達 / DC servo motor | ||
| 移動速度 / Drive speed | 最快 200 mm/S / MAX. 200 mm/S | ||
| 外觀尺寸 Machine dimensions |
長 / Length | 1725 mm | |
| 寬 / Width | 1435 mm | ||
| 高 / Height | 2560 mm | ||
| 機器精度 / Machine accuracy | 3+3L/1000 um | ||
| 控制箱電源 / Power supply | 220伏特交流電 / AC 220V，110V電壓特殊訂做 | ||
| 電腦 / Computer | 置於控制箱內 / Inside of controller | ||
| 氣壓供應 / Air pressure supply | 6kg/cm² | ||
| 空氣流量 / Air flow | MAX. 125 L/min | ||
| 使用溫度 / Temperature | 20ﾟ± 1ﾟ C | ||
上述產品外觀、規格或功能如有異動，請以產品實物為主。
